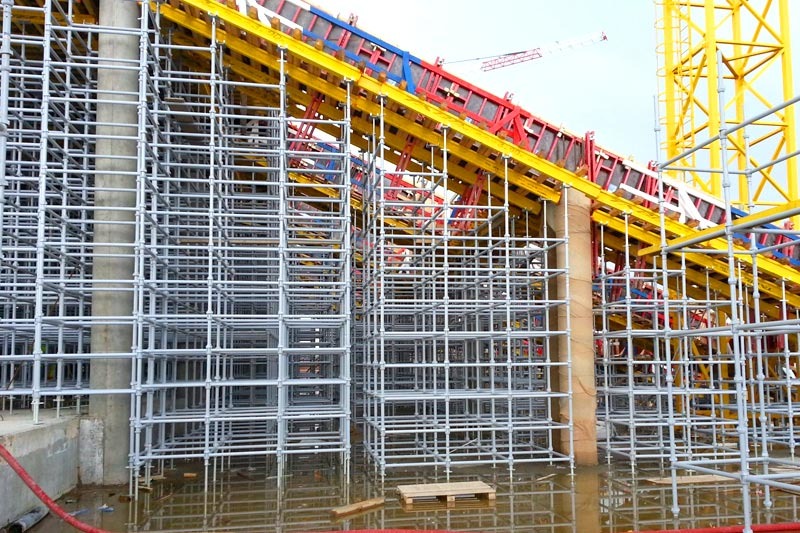

در سال های اخیر، رشد پروژه های عمرانی و نیاز فزاینده به نصب سریع و ایمن سازه های موقت باعث شده توجه کارفرمایان و پیمانکاران به سیستم های مدولار داربست مانند داربست کاپلاک (Cup-lock) افزایش یابد. داربست کاپلاک به عنوان یکی از سیستم های مدولار محبوب، با ویژگی های فنی منحصر به فرد خود، گزینه ای ایده آل برای بسیاری از پروژه ها محسوب می شود. این سیستم نه تنها باربری بالایی دارد، بلکه نصب آن با حداقل ابزار ممکن است. در این نوع داربست مدولار، جایگزینی اتصالات سنتی (بست های پیچ و مهره ای) با مکانیزم های قفل شونده خودکار، ضریب خطای انسانی در نصب را به حداقل می رساند. در این مقاله، به بررسی تجهیزات ضروری برای نصب داربست کاپلاک پرداخته می شود تا مهندسان و پیمانکاران بتوانند انتخابی آگاهانه داشته باشند.

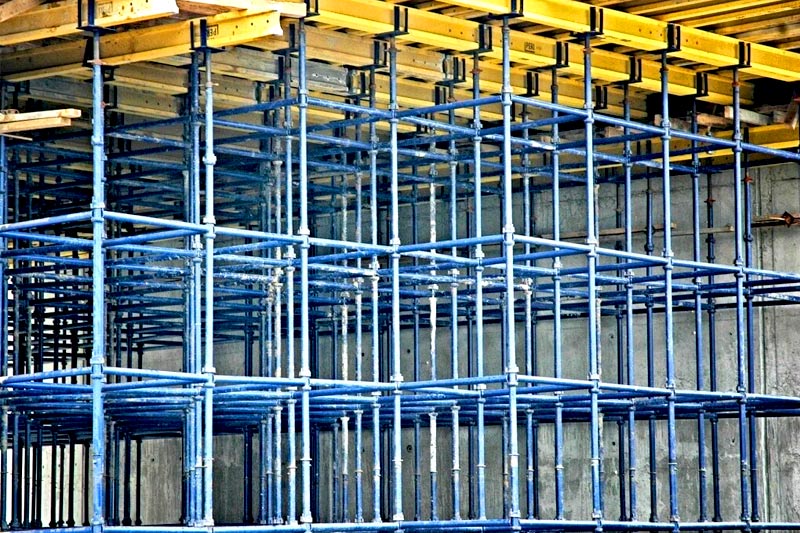

ویژگی های فنی سیستم داربست کاپلاک
پیش از آن که با تجهیزات نصب داربست کاپلاک آشنا شوید، بهتر است بدانید ساختار کلی این سازه به چه شکل است. داربست کاپلاک یک سیستم مدولار فولادی است که اتصالات آن بر پایه مکانیزم قفل فنجانی (cup-lock) طراحی شده است. این مکانیزم شامل فنجان پایین ثابت و فنجان بالا متحرک است که با یک ضربه چکش، اتصال محکمی ایجاد می کند. برخلاف سیستم های سنتی لوله و بست که نیاز به پیچ و مهره دارند، کاپلاک بدون استفاده از قطعات کوچک و گم شدنی سر هم می شود، که این امر خطر از دست رفتن اجزا و افزایش هزینه های جانبی را کاهش می دهد.
یکی از مزایای اصلی این سیستم، سرعت بالای مونتاژ و دمونتاژ آن است. مطالعات نشان می دهد که زمان نصب داربست کاپلاک تا ۵۰ درصد کمتر از سیستم های سنتی است، که این موضوع در پروژه های بزرگ تأثیر مستقیمی بر کاهش هزینه های نیروی کار دارد. همچنین، پوشش گالوانیزه اجزای آن، مقاومت بالایی در برابر خوردگی و شرایط جوی نامساعد ایجاد می کند، که طول عمر مفید سیستم را افزایش می دهد. البته کیفیت داربست کاپلاک و تجهیزات نصب آن بسته به تولید کننده ای است که برای ساخت داربست ها و سفارش خرید از آن ها انتخاب می کنید. برای این که کار نصب و اتصال داربست کاپلاک به درستی انجام شود و در آینده نگرانی برای استحکام و دوام این سازه نداشته باشید بهتر است یک تولید کننده مناسب را انتخاب کنید.

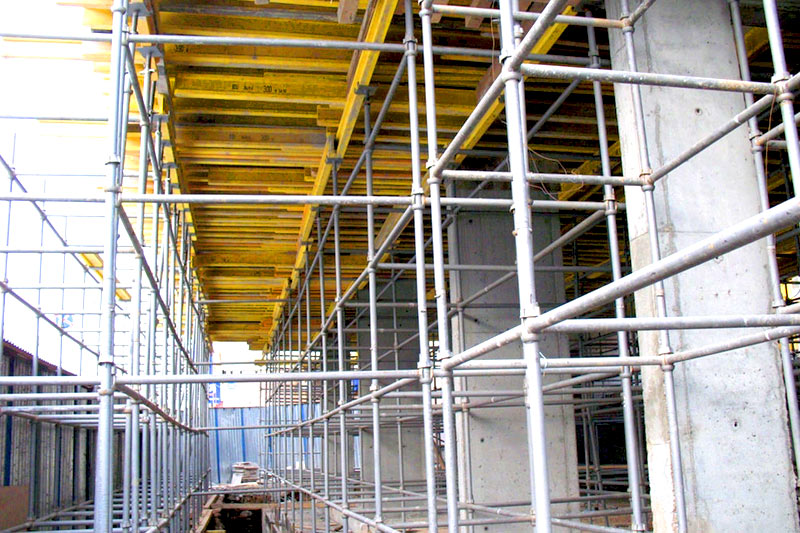

اجزای کلیدی و نقش ساختاری هر قطعه داربست کاپلاک
برای اجرای یک ساختار استاندارد، شناخت دقیق قطعات داربست کاپلاک و تجهیزات نصب آن الزامی است:
- پایه های عمودی (Standards): قطعات اصلی انتقال بار که دارای فنجانی های ثابت در فواصل ۵۰ سانتی متری هستند. کیفیت جوش این فنجانی ها تعیین کننده ضریب اطمینان کل سازه است.
- مهارهای افقی (Ledgers): رابط های میان پایه ها که در دو سر خود دارای لقمه های چدنی یا فولادی برای قفل شدن در فنجانی ها هستند.
- سرجک های قابل تنظیم (U-Head): این تجهیزات برای تراز کردن نهایی و قرارگیری تیرهای اصلی قالب بندی در برخی داربست های کاپلاک با توجه به نیاز، مورد استفاده قرار می گیرند.
- پایه های قابل تنظیم (Base Jack): جهت توزیع بار در سطح زمین و اصلاح ناهمواری های سطحی در انتهای داربست مورد استفاده قرار می گیرند.
نصب داربست کاپلاک نیازمند مجموعه ای از اجزای استاندارد است که به صورت مدولار با یکدیگر ترکیب می شوند. پایه های عمودی (استاندارد) در طول های مختلف (۱، ۱.۵، ۲، ۲.۵ و ۳ متر) تشکیل دهنده ستون های اصلی هستند. این پایه ها مجهز به فنجان های اتصال در فواصل ۵۰ سانتی متری هستند که امکان اتصال همزمان تا چهار عضو افقی را فراهم می کنند.مهارهای افقی (یا لجرها) برای ایجاد سطح اتکا و اتصال پایه ها به کار می رود.
علاوه بر تجهیزاتی که پیش تر اشاره شد برای ایجاد فضای مناسب قرارگیری کارگران نیز از تجهیزات دیگری در زمان نصب داربست کاپلاک استفاده می شود. ترانسوم (عضو عرضی) برای حمایت از تخته های سکو استفاده می شود و بریس های مورب (مهاربند) پایداری جانبی سازه را تضمین می کنند.
جک پایه قابل تنظیم در پایین ترین نقطه برای تراز کردن داربست روی سطوح ناهموار ضروری است و سرجک (U-head) در بالای داربست برای حمایت از قالب های بتنی یا بارهای نقطه ای کاربرد دارد.
تخته های فولادی یا چوبی برای ایجاد سکوی کار ایمن و نرده های حفاظتی و تخته های زیرپایی برای جلوگیری از سقوط ابزار و مواد، از دیگر تجهیزات کلیدی نصب داربست کاپلاک هستند. در موارد خاص، مانند پروژه های با سطح مقطع منحنی یا دایره ای، از براکت ها و اتصالات ویژه استفاده می شود تا انعطاف پذیری سیستم حفظ شود.
الزامات زیرساختی پیش از نصب
نصب داربست کاپلاک نیازمند یک طرح مهندسی دقیق است. فواصل پایه ها نباید بر اساس حدس و گمان تعیین شود، بلکه باید بر اساس بار زنده و مرده سقف محاسبه گردد. همچنین، استفاده از تخته های زیرپایی استاندارد و مهاربندی های مورب برای جلوگیری از پیچش سازه در ارتفاع های بالای ۵ متر، از الزامات غیر قابل چشم پوشی در پروتکل های ایمنی HSE است.
در بازار داخلی ایران، تامین تجهیزاتی که با استانداردهای بین المللی نظیر BS EN 12811 مطابقت داشته باشد، چالشی است که تنها مجموعه های صنعتی با سابقه از عهده آن برمی آیند. گروه صنعتی تنها پولاد با تکیه بر دانش متالورژی و خطوط تولید پیشرفته، به عنوان یکی از مراجع تامین کننده سیستم های قالب بندی و داربست بندی از جمله داربست کاپلاک در کشور شناخته می شود.
این مجموعه با درک حساسیت های فنی در پروژه های ملی، تمرکز خود را بر دقت ابعادی قطعات و کیفیت جوشکاری اتصالات کاپلاک معطوف کرده است. محصولات تولیدی در تنها پولاد شامل طیف گسترده ای از پایه های عمودی، مهارها و متعلقات جانبی است که به دلیل استفاده از متریال مرغوب، طول عمر بالایی در شرایط کارگاهی سخت دارند. نقش این برند در تجهیز پروژه های بزرگ پالایشگاهی، سدسازی و مجتمع های تجاری، نشان دهنده ظرفیت های مهندسی این گروه در ارتقای کیفیت ساخت و ساز در کشور است.
داربست کاپلاک به عنوان یک راهکار مدولار و منعطف، می تواند در پروژه های مختلف ساختمانی ابزاری کارآمد برای کاهش زمان اجرا و افزایش ایمنی باشد؛ با این حال اثربخشی آن منوط به تامین تجهیزات با کیفیت، رعایت استانداردهای طراحی و انجام بازرسی های منظم است. تجهیزات مورد نیاز برای نصب داربست کاپلاک، با تمرکز بر اجزای مدولار و مکانیزم اتصال ساده، راهکاری کارآمد برای پروژه های ساختمانی ارائه می دهد. این سیستم با ترکیب ایمنی، سرعت و دوام، آینده ای روشن در صنعت ساخت و ساز دارد. با توجه به رشد بازار جهانی داربست و اهمیت فولاد در زیرساخت ها، سرمایه گذاری روی چنین فناوری هایی می تواند به پیشرفت پایدار پروژه ها کمک کند.
